Что каждый программист должен знать о памяти. Виртуальная память

Оригинал: What every programmer should know about memory
Автор: Ulrich Drepper
Дата публикации: 09.10.2007
Перевод: Капустин С.В.
Дата перевода: 19.03.2009

4.4 Значение виртуализации

Витруализация образов ОС становится все более распространенной. Это означает, что к картинке добавляется ещё один уровень работы с памятью. Виртуализация процессов (в основном jail) или контейнеры ОС не попадают в эту категорию, так как задействована только одна ОС. Такие технологии как Xen или KVM позволяют использовать ( с помощью или без помощи процессора) независимые образы ОС. В этих случаях есть только одно приложение, которое напрямую управляет доступом к физической памяти.

Рисунок 4.4: Модель виртуализации Xen

В случае Xen таким приложением является Xen VMM. Хотя VMM не реализует управление большой частью аппаратного обеспечения само. На более ранних системах (и на первом релизе Xen VMM) все аппаратное обеспечение, кроме процессора и памяти управлялось привилегированным доменом Dom0. Сейчас это в основном такое же ядро, как непривилегированные ядра DomU, и, когда речь идет об управлении памятью, они не различаются. Важно здесь то, что VMM выделяет физическую память для ядер Dom0 и DomU, которые реализуют обычное управление памятью, как если бы они работали непосредственно на процессоре.

Чтобы было реализовано разделение доменов, которое требуется для полной виртуализации, процессы управления памятью в ядрах Dom0 и DomU не имеют неограниченного доступа к физической памяти. VMM в XEN распределяет память не путем выдачи отдельных физических страниц и предоставления гостевой ОС права управлять адресацией; тогда не было бы никакой защиты от неисправных и вредоносных гостевых доменов. Вместо этого VMM создает для каждого гостевого домена его собственное дерево таблиц страниц и выделяет память, используя эти структуры. Преимущество такого способа в том, что доступ к административной информации дерева таблиц страниц можно контролировать. Если код не имеет соответствующих привилегий, он не сможет ничего сделать.

Этот контроль доступа применяется в виртуализации Xen независимо от того, какая используется виртуализация - аппаратная (или полная) или паравиртуализация. Гостевые домены строят деревья таблиц страниц для каждого процесса способом, который намеренно сделан практически идентичным для аппаратной и паравиртуализации. Всякий раз, когда гостевая ОС модифицирует таблицу страниц, вызывается VMM. VMM затем использует обновленную информацию из гостевого домена, чтобы обновить свои собственные теневые таблицы страниц. Это как раз те таблицы страниц, которые используются аппаратным обеспечением. Очевидно, что этот процесс довольно затратен: каждая модификация дерева таблиц страниц требует вызова VMM. Изменения в выделении памяти недешевы и без виртуализации, теперь они ещё затратнее.

Дополнительная стоимость может быть действительно высока, принимая во внимание, что сами по себе переходы из гостевой ОС в VMM и обратно имеют высокую стоимость. Вот почему процессоры стали получать дополнительную функциональность, позволяющую избежать создания теневых таблиц страниц. Это не только увеличивает скорость, но и сокращает количество памяти, потребляемой VMM. У Intel есть технология Extended Page Tables (EPTs), у AMD технология Nested Page Tables (NPTs). В обеих технологиях гостевые ОС создают виртуальный физический адрес. Затем адрес должен быть преобразован, используя для каждого домена своё EPT/NPT дерево, в настоящий физический адрес. Это позволяет работать с памятью на скорости, близкой к невиртуализованному случаю, так как большинство записей VMM для работы с памятью удалено. Это также снижает количество памяти, потребляемой VMM, так как теперь нужно поддерживать только одно дерево таблиц страниц на каждый домен (а не на каждый процесс).

Результаты дополнительного преобразования адресов также хранятся в TLB. Это означает, что TLB хранит не виртуальный физический адрес, а полный результат поиска. Как уже было сказано, технология компании AMD Pacifica использует ASID для каждой записи, чтобы избежать очищения TLB. Количество бит для ASID равно 1 в первоначальном релизе технологии, этого как раз достаточно, чтобы отличать VMM и гостевые ОС. Intel использует идентификаторы виртуального процессора (VPIDs - virtual processor IDs), которые служат той же цели, только их больше. VPID закреплен за каждым гостевым доменом и, следовательно, также не может быть использован для разделения процессов и предотвращения очищения TLB на этом уровне.

Одна из проблем виртуализации операционных систем - это количество работы, необходимое для модификации каждого адресного пространства. Есть, однако, еще одна проблема, присущая виртуализации, основанной на VMM: неизбежно использование двух уровней работы с памятью. Но работа с памятью тяжела (особенно если принять во внимание такие усложнения как NUMA, см. главу 5). Подход Xen, основанный на использовании отдельного VMM, затрудняет оптимальную (и даже просто хорошую) работу с памятью, так как все сложности управления памятью, включая такие "тривиальные" вещи, как поиск областей памяти, должны дублироваться в VMM. Операционные системы сами имеют зрелую и оптимизированную систему работы с памятью, хотелось бы избежать её дублирования.

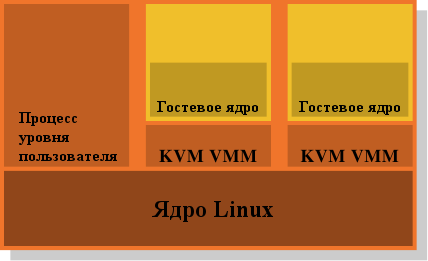

Рисунок 4.5: Модель виртуализации KVM

Вот почему доведение модели VMM/Dom0 до её логического завершения представляется привлекательной альтернативой. Рисунок 4.5 показывает, как расширения ядра Linux KVM пытаются решить проблему. Здесь нет отдельного VMM, работающего с аппаратным обеспечением и управляющего всеми гостями. Вместо этого обычное ядро Linux берет на себя эту функциональность. Это означает, что полная и сложная функциональность ядра Linux используется для работы с памятью. Гостевые домены работают вместе с обычными процессами уровня пользователя в режиме, который разработчики называют "режим гостя". Функциональность виртуализации, полной или паравиртуализации, управляется другим процессом уровня пользователя - KVM VMM. Это просто ещё один процесс, который управляет гостевым доменом, с помощью специального устройства KVM, реализованного в ядре.

Преимущество этой модели над отдельным VMM модели Xen в том, что хотя при использовании гостевой ОС все равно работает два обработчика памяти, нужна всего одна реализация, а именно ядро Linux. Нет необходимости дублировать ту же функциональность в другом коде, таком как Xen VMM. Это приводит к меньшему количеству работы, ошибок и, возможно, к меньшим трениям между двумя обработчиками памяти, так как обработчик памяти в гостевой системе Linux делает те же предположения, что и обработчик памяти внешнего ядра Linux, которое работает непосредственно с аппаратным обеспечением.

Итак, программист должен иметь ввиду, что когда используется виртуализация, затраты на операции с памятью выше, чем без виртуализации. Любая оптимизация этой работы дает ещё большую отдачу в виртуализованном окружении. Разработчики процессоров со временем снизят эту разницу с помощью технологий, подобных EPT и NPT, но полностью она не исчезнет.

[1] Ulrich Drepper. Security Enhancements in Red Hat Enterprise Linux, 2004. URL http://people.redhat.com/drepper/nonselsec.pdf
