Путеводитель по Inkscape: Глава 10, в которой будут подробно рассмотрены свойства документа
Алексей Дмитриев, 13 апреля 2011В предыдущей главе мы построчно рассматривали меню Файл. Продолжим исследование. На очереди тринадцатая строка.
13. Файл ⇨ Свойства документа
Новый документ создается по умолчанию уже при запуске программы Inkscape. Вероятность того, что он полностью удовлетворяет вашим требованиям, близка к нулю. Поэтому сразу переходим в меню Файл -> Свойства документа.
Напомню, что документом в Inkscape называется ограниченная каймой часть холста (пространства внутри рамок окна программы), которая будет сохранена в файле SVG. Рисовать можно в любом месте холста, в том числе и вне каемок документа, но при просмотре готового файла другой программой видны будут только изображения внутри границ документа.
![Вкладка Страница](/MyLDP/mm/inkscape/foto/aigx-1.png)
Рис. 1

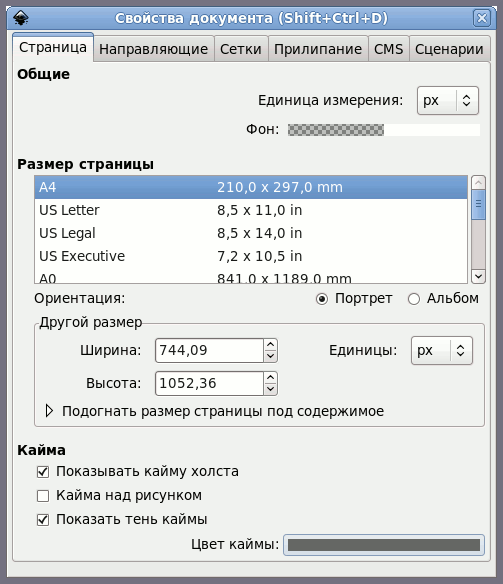

Вкладка Страница диалогового окна Свойства документа показана на рисунке 1 . Страница ≈ это синоним документа.
В первой секции Общие можно установить единицы измерения (пиксели, миллиметры, пункты и так далее).
Также можно выбрать Фон документа. По умолчанию фон прозрачный, о чем говорит клетчатая полоска. Если кликнуть на этой полоске, то откроется диалоговое окно выбора фона.

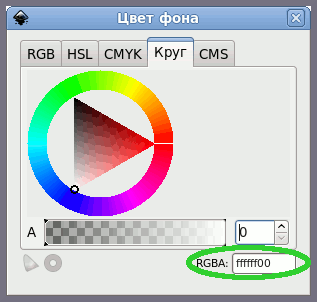

![Диалог выбора цвета фона](/MyLDP/mm/inkscape/foto/aigx-2.png)
Рис. 2
Если требуется изменить фон, то к вашим услугам целых пять вкладок, позволяющих сделать это различными способами. Часто проще всего ввести шестнадцатеричное значение цвета по системе RGBA, где А (последние две цифры) ≈ значение непрозрачности. Так, на рисунке 2 в зеленом овале зашифрован белый цвет (ffffff) при полной прозрачности (00).
Покончив с секцией Общие, переходим в секцию Размер страницы. Во врезке перечислены шаблоны разнообразных документов, мы уже знакомились с ними, когда говорили о создании файлов.
Чуть ниже выбираем ориентацию страницы: Портрет или Альбом.
Если ни один из шаблонов не подходит, то в секции Другой размер можно вручную ввести нужные размеры документа.
Если изображение уже создано, а размер страницы больше или меньше чем нужно, то можно Подогнать размер страницы под содержимое.
Последняя секция Кайма позволяет настраивать вид каймы вокруг документа и выбирать ее цвет. Кайма служит только ориентиром для работы, в готовом документе она не сохраняется.

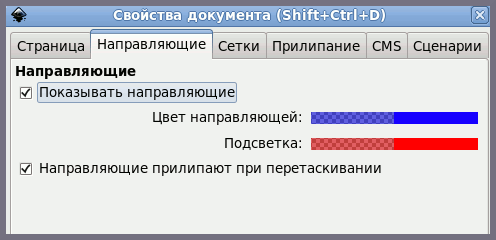

Вкладка Направляющие представлена на рисунке 3.
![Вкладка Направляющие](/MyLDP/mm/inkscape/foto/aigx-3.png)
Рис. 3

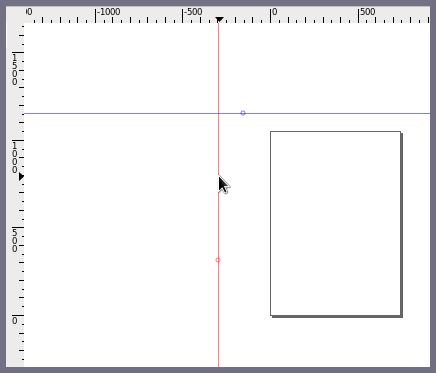

Направляющие ≈ это вспомогательные линии для построения изображения. Создать направляющую можно, перетащив мышью горизонтальную или вертикальную линейку на холст. При наведении указателя мыши на направляющую она изменит свой цвет.
![Как выглядят направляющие](/MyLDP/mm/inkscape/foto/aigx-4.png)
Рис. 4
Если при этом нажать клавишу SHIFT, то направляющую можно поворачивать при помощи мыши.

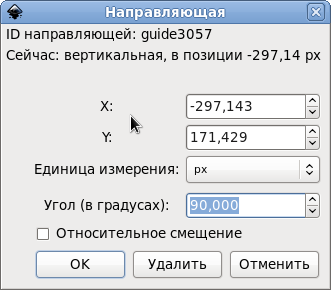

Более точное управление координатами и углом наклона направляющей возможно, если дважды кликнуть на ней. При этом откроется диалоговое окно Направляющая, показанное на рисунке 5.
![Диалог настройки направляющей](/MyLDP/mm/inkscape/foto/aigx-5.png)
Рис. 5
При помощи этого диалога можно с точность до пикселя установить направляющую на холсте, и с точность до градуса задать ее наклон. Если направляющая больше не нужна, ее удаляют при помощи этого же диалога.
Цвета направляющих можно изменять, так чтобы они не сливались с сеткой.
На готовом изображении направляющие не сохраняются.
Вкладка Сетки.
Что есть сетка? Будучи подключена в меню Вид -> Сетка, она превращает холст в страницу школьной тетради в клеточку. Только размер этих клеточек мы можем изменять. А еще больше сетка похожа на миллиметровку, если кто-то помнит, что это такое.
![Как выглядит сетка](/MyLDP/mm/inkscape/foto/aigx-06.png)
Рис. 6

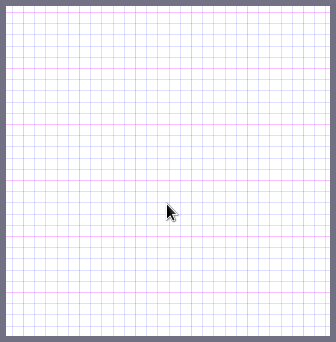

У сетки, изображенной на рисунке 6, расстоянии между обычными (голубыми) линиями равно одному пикселю, а расстояние между основными (красными) ≈ 5 обычных линий. Следует иметь в виду, что увидеть обычные линии, если они имеют интервал несколько пикселей, можно только при достаточном увеличении.

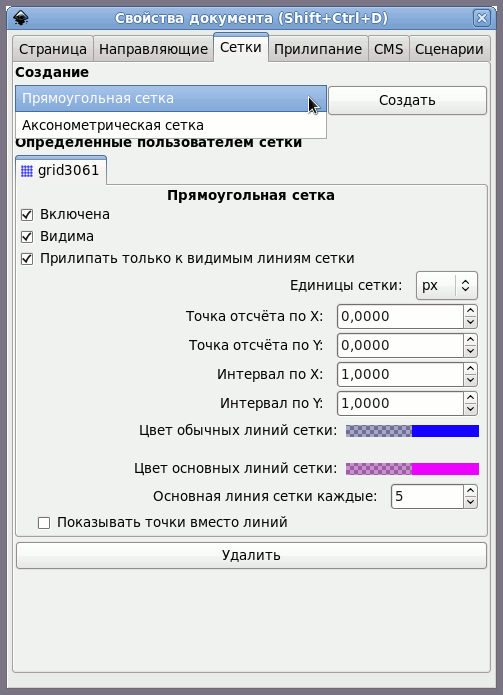

Как создать сетку? Нужно перейти на вкладку Сетки.
![Вкладка Сетки](/MyLDP/mm/inkscape/foto/aigx-07.png)
Рис. 7

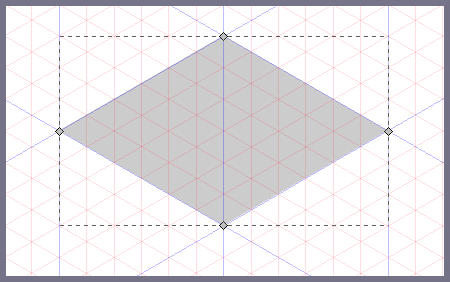

В разделе Создание нужно выбрать тип сетки: сетки Прямоугольная или Аксонометрическая. Прямоугольная сетка показана на рисунке 6. Аксонометрическая служит для построения аксонометрических проекций, угол между ее линиями не равен 90°. На рисунке 8 показан пример аксонометрической сетки.
![Аксонометрическая сетка](/MyLDP/mm/inkscape/foto/aigx-8.png)
Рис. 8
Чтобы создать сетку как на рисунке 6, выбираем прямоугольную сетку и жмем кнопку Создать. Появится раздел Определенные пользователем сетки и вкладка с идентификатором нашей сетки: grid3061. Устанавливаем: единицы измерения (px); интервалы между обычными линиями сетки (1,000 рх); затем цвета обычных и основных линий (полупрозрачные синий и красный); интервал между основными линиями сетки (5 обычных линий).
При выборе последнего, нужно выбирать такой интервал, чтобы он был удобен для работы. Например, если размер документа у вас 48х36 пикселей, то интервал в 5 или 10 обычных линий вам будет бесполезен, так как вы не увидите середины страницы, а правый край не будет совпадать с основной линией сетки. В данном случае гораздо удобнее интервал в 6 или 12 обычных линий.

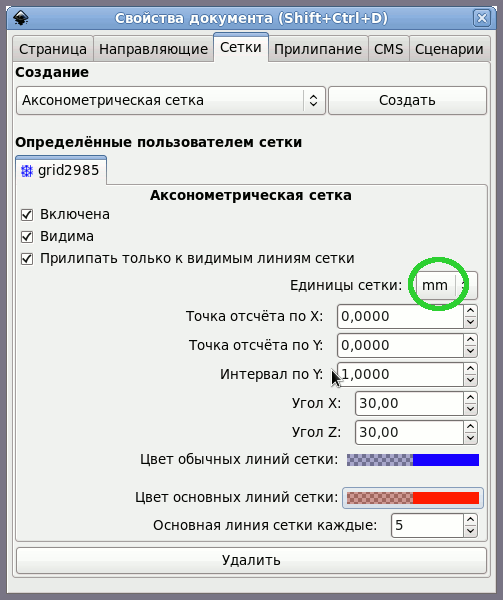

Создание аксонометрической сетки немного отличается.
![Создание аксонометрической сетки](/MyLDP/mm/inkscape/foto/aigx-08.png)
Рис. 9
Прежде всего: по умолчанию единицами измерения выбраны не пиксели, а миллиметры, что может здорово сбивать с толку, пока поймешь в чем дело. Интервалы задаются только по вертикальной оси Y (по другим осям, они высчитываются автоматически, в зависимости от угла между линиями сетки. Углы можно задать произвольно, смотря какую проекцию вы изображаете. В остальном все также, как и для прямоугольной сетки.
Когда вы закончили создание сетки, не забудьте подключить ее в меню Вид -> Сетка.
Вкладка Прилипание
Прилипание ≈ это способность рисуемых линий прилипать к тем или иным элементам на холсте. Это могут быть другие линии (объекты), сетки, направляющие, окаймляющие площадки (bounding box, bb).

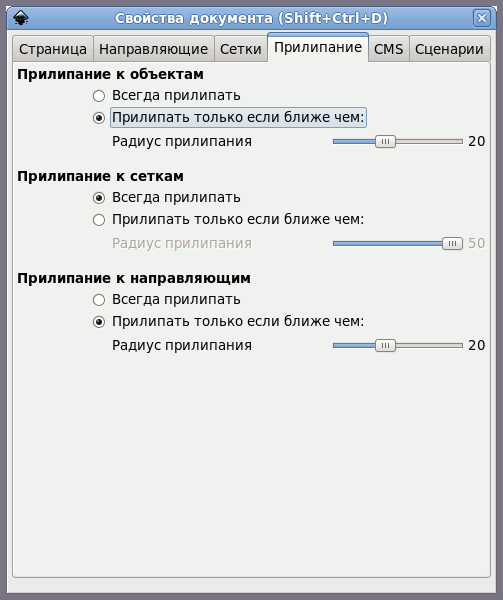

Вкладка Прилипание представлена на рисунке 10.
![Вкладка Прилипание](/MyLDP/mm/inkscape/foto/aigx-10.png)
Рис. 10
Состоит она из трех секций: Прилипание к объектам, Прилипание к сеткам, Прилипание к направляющим. Каждая секция имеет две настройки: Всегда прилипать (то есть прилипать, независимо от расстояния), и Прилипать только если ближе чем: (где можно указать радиус прилипания).
Более детально прилипание настраивается уже непосредственно в основном окне программы, где есть специальная Панель прилипания
Все вышесказанное относится к версиям Inkcape 0.47 и 0.48. Что касается версии 0.46, то на момент написания данной статьи ее уже мало где встретишь. Если кому-нибудь понадобится, то подробное описание настроек прилипания в Inkcape 0.46 можно найти во второй главе этой серии.
Последние две вкладки: CMS (Color Management System) и Сценарии останутся пока неразъясненными. Я не знаю, что это такое, и не нашел никаких сведений по эти вопросам. Если вы знаете что-нибудь по этим темам, то сообщите, пожалуйста, мне для включения в этот Путеводитель.
В следующей главе мы продолжим изучение меню Файл.
